Трубні фітинги з подвійним ущільнюючим кільцем та різьбові фітинги забезпечують герметичні ущільнення у всіх з’єднаннях труб. Вони усувають небезпечні витоки у вимірювальній, технологічній, пневматичній, гідравлічній, газовій та іншій застосовній системі насосно-компресорних труб, які в іншому випадку можуть виявитися дорогими для встановлення. Трубні і різьбові фітинги Fluid Controls довели, що насосно-компресорна труба буде розірвана до того, як з’єднання з подвійним ущільненням почне текти.
Секрет успіху подвійного ущільнення полягає у двох конструкціях кілець, який є комбінацією геометрії та металургії. Всі дії у фітингу – осьовий рух уздовж трубки замість обертального руху для створення зламу. Це осьове переміщення запобігає передачі крутного моменту від фітинга до труби. Оскільки труба не має початкової напруги, виготовлення шва не послаблює трубку. Трубні фітинги з подвійним ущільненням та різьбові прості в установці та не потребують спеціальних інструментів. Вони часто використовуються повторно і можуть витримувати сильний імпульс і вібрацію як в системах вакууму, так і в системах тиску. Відсутність пошкодження поверхні труби запобігає відмові від втоми.
Основні переваги:
• Надійність;
• Працює на трубах товстої та тонкої стінки;
• Опір вібрації;
• Працює на різних трубчастих матеріалах;
• Всі компоненти виготовлені з одного і того ж матеріалу і, отже, мають теплову сумісність і корозійну стійкість;
• Опір температурному циклу;
• Розміри та матеріал.
• Незначно зменшує площу потоку;
• Працює як у вакуумі, так і при низьких та високих тисках;
• Ущільнення за низьких кріогенних температур, а також підвищених температур;
• Ущільнення стабільні у широкому діапазоні температурних циклів;
• Ущільнення неодноразово використано;
• Стійкий до тиску до розриву з трубою без витоку;
• Використовує геометрію, а не момент, що крутить, для рівномірності установки. Для завершення з’єднання потрібно лише один і чверть обертів;
• Не вимагає зняття складання та перевірки обмотки наконечника на кожній позиції;
• Не вимагає спеціальних інструментів для збирання;
• Постачаються в широкому асортименті матеріалів, розмірів, з’єднань та конфігурацій.
Усі фітинги – для керування рідиною з різьбленням для труб або різьбовими шпильками, що відповідають специфікаціям, як приведено нижче.

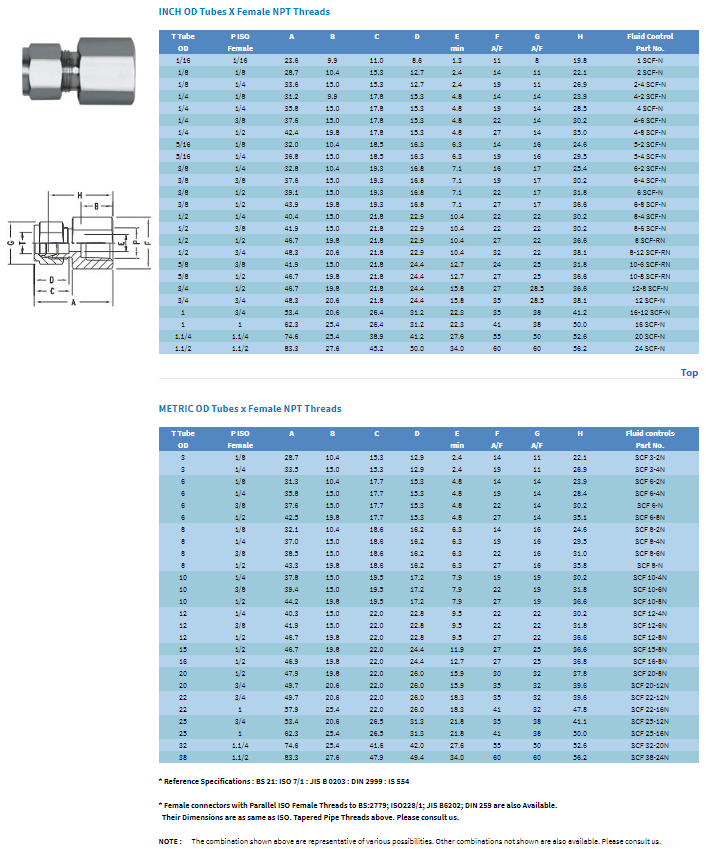

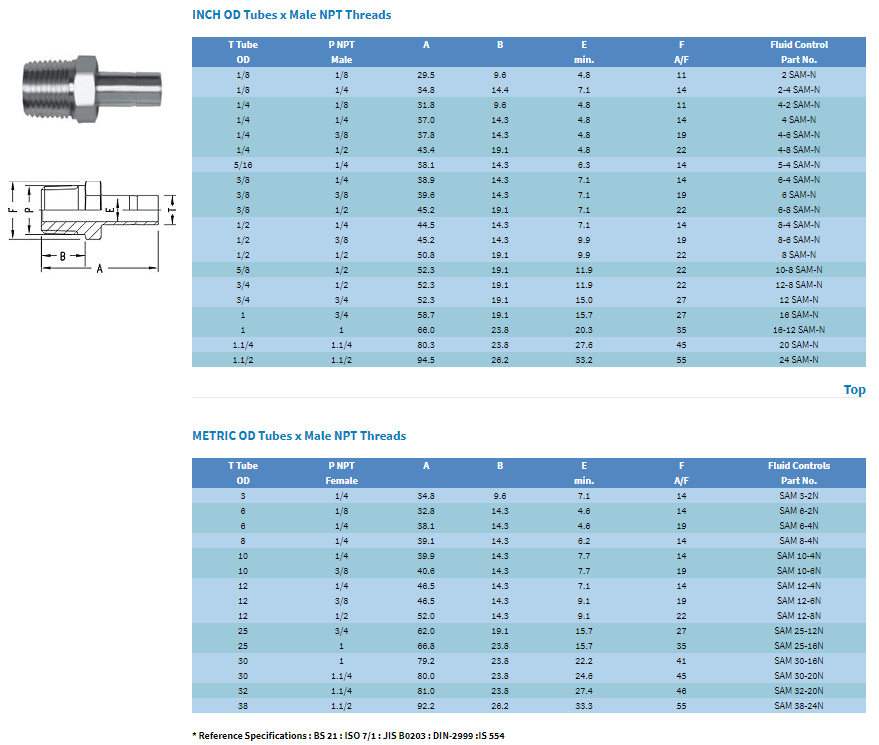

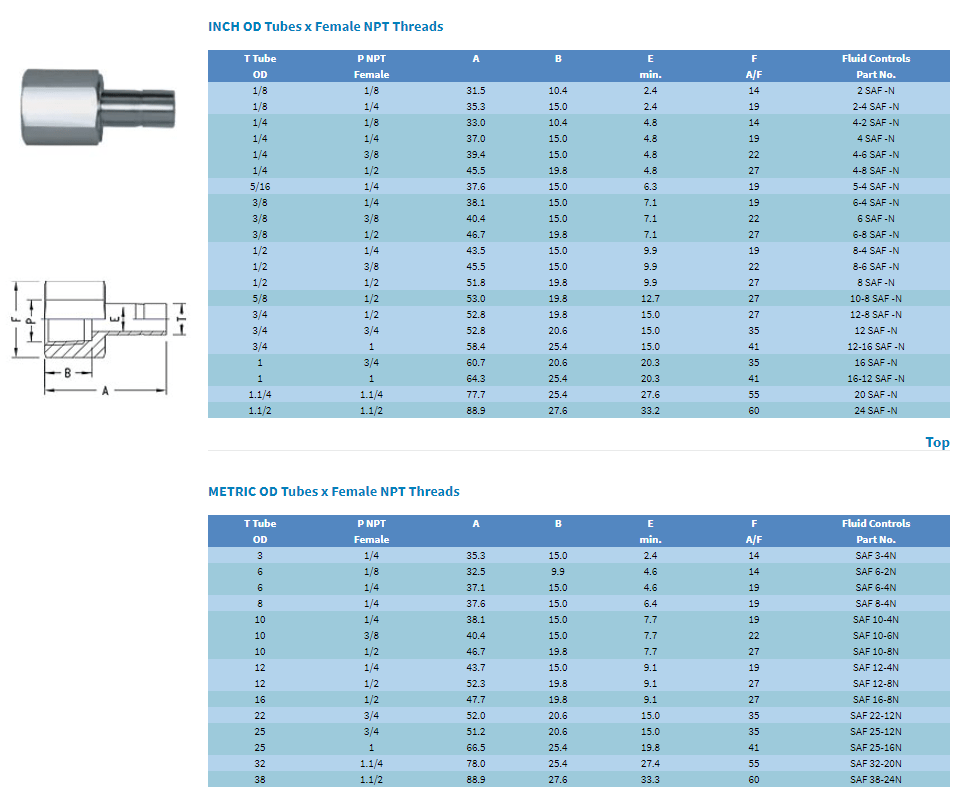

• Американське національне трубопровідне різьблення (NPT): довідкова специфікація ANSI B1.20.1: 1983

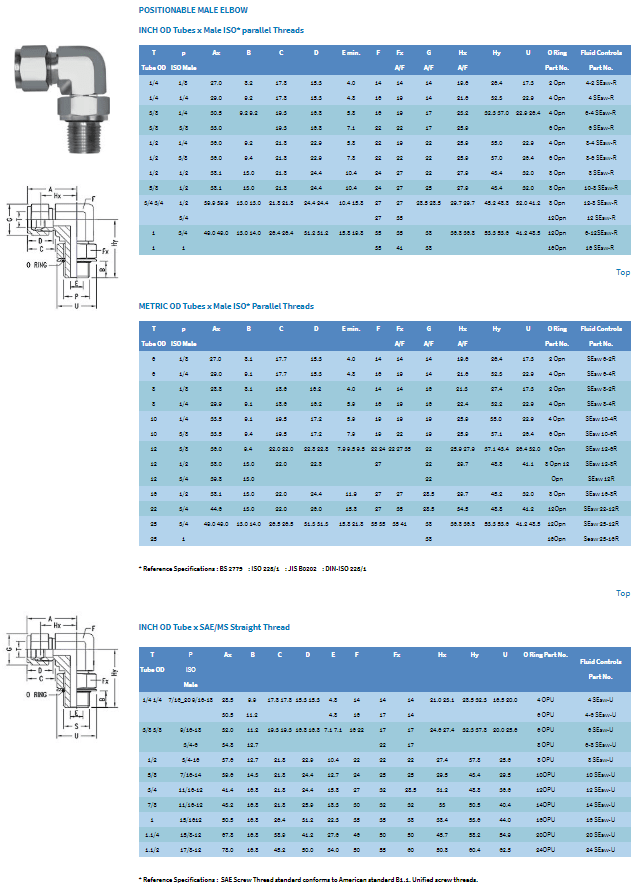

• ISO Parallel Pipe Thread (Британське стандартне трубопровідне різьблення): довідкові специфікації BS 2779, ISO 228/1, DIN 259, JIS B 0202, IS 2643
• ISO Taper Thread Thread (стандартне різьблення за стандартом DIN) стандартна специфікація BS 21, ISO 7/1, DIN 2999, JIS B0203, IS 554
• Уніфіковані національні трубні різьблення: довідкові специфікації ANCI B1.1: 1964

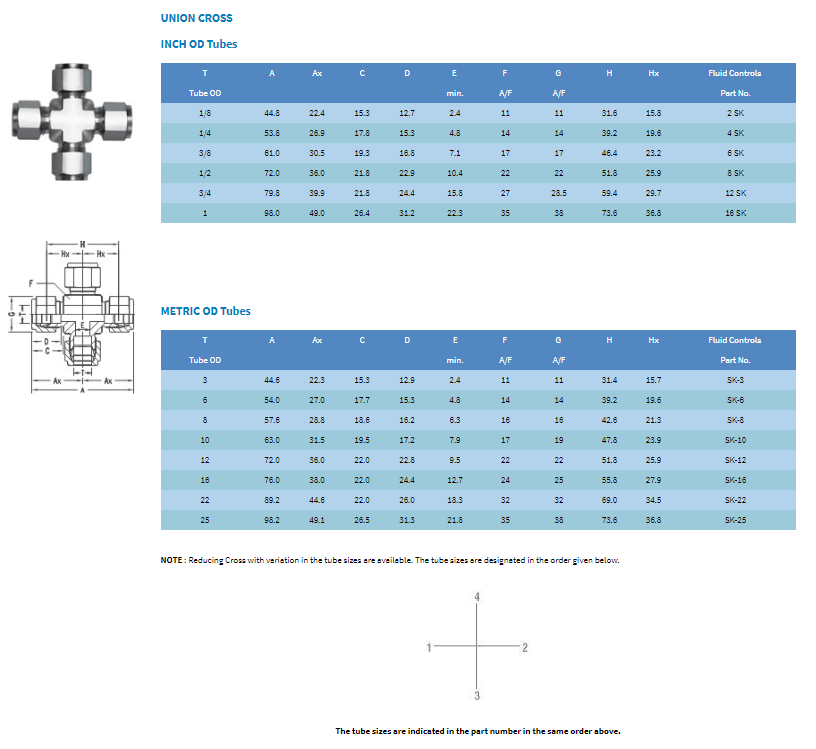

Cross

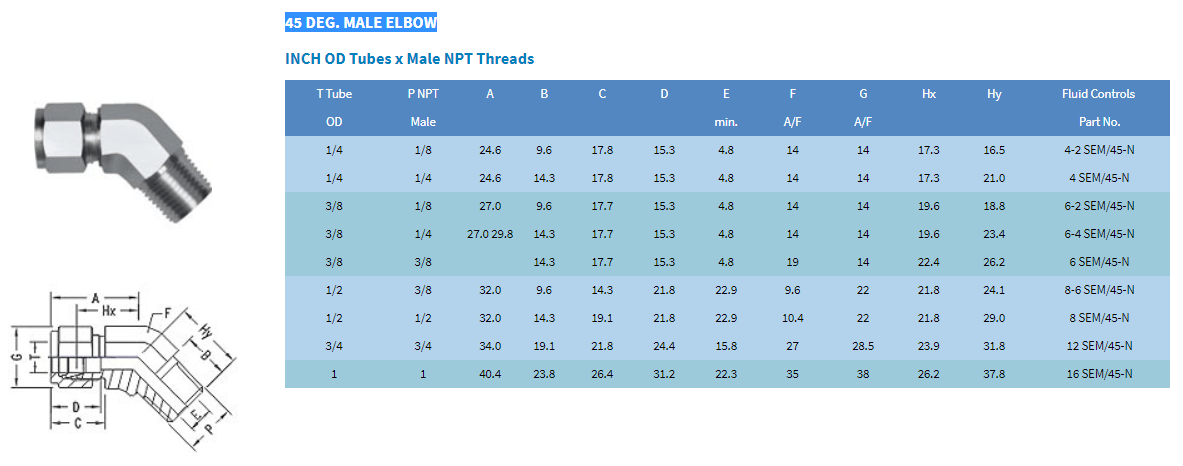

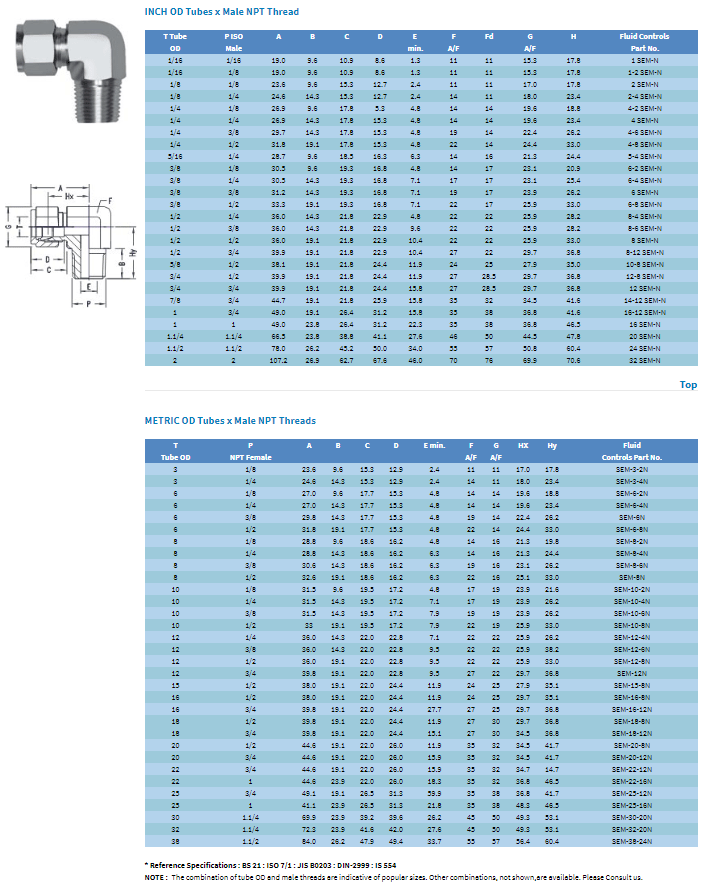

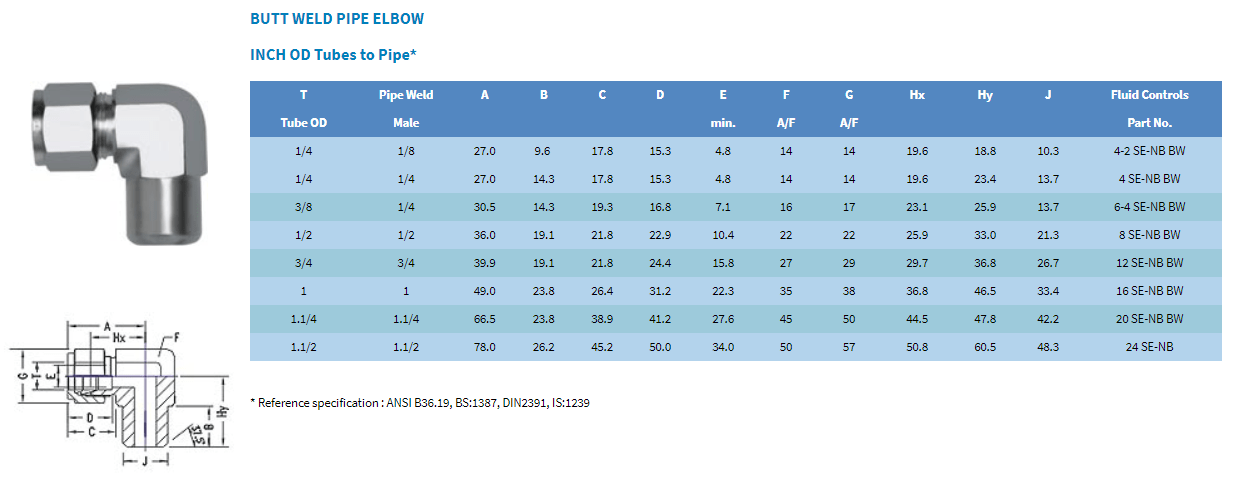

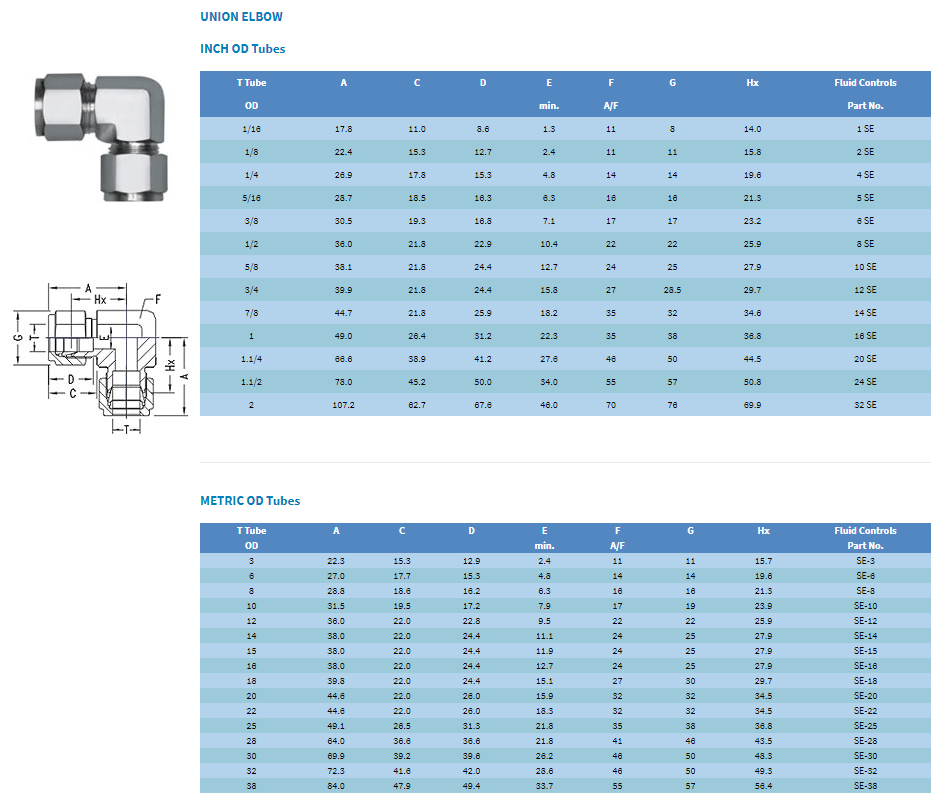

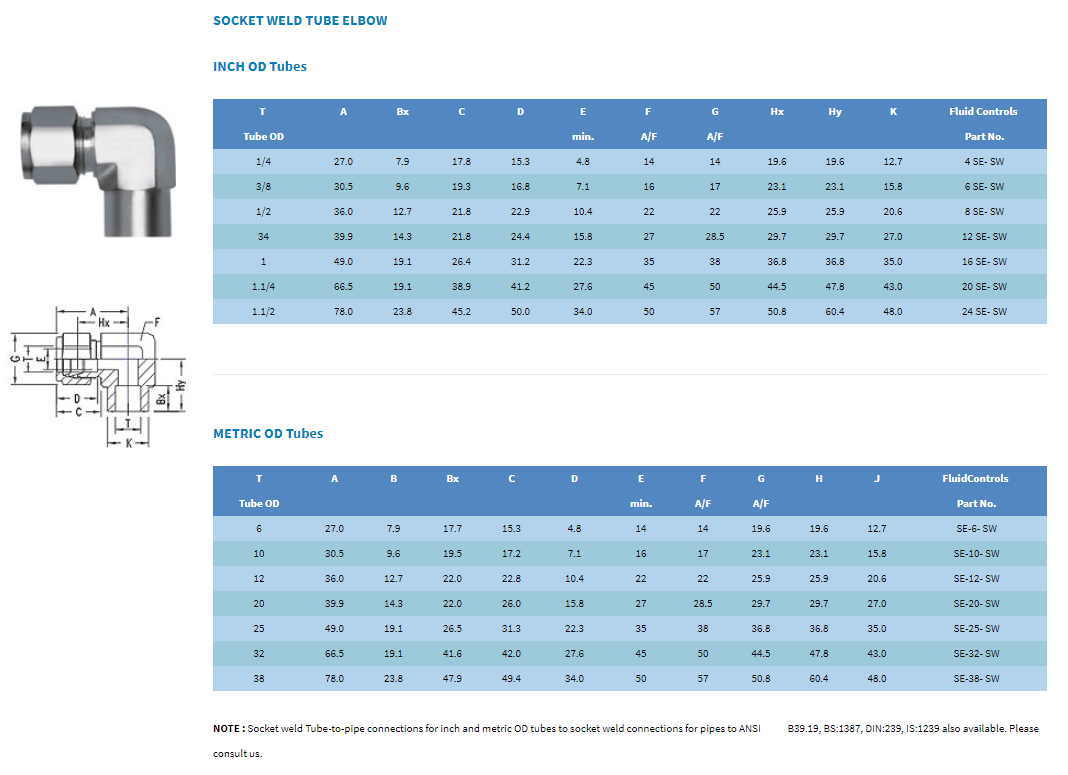

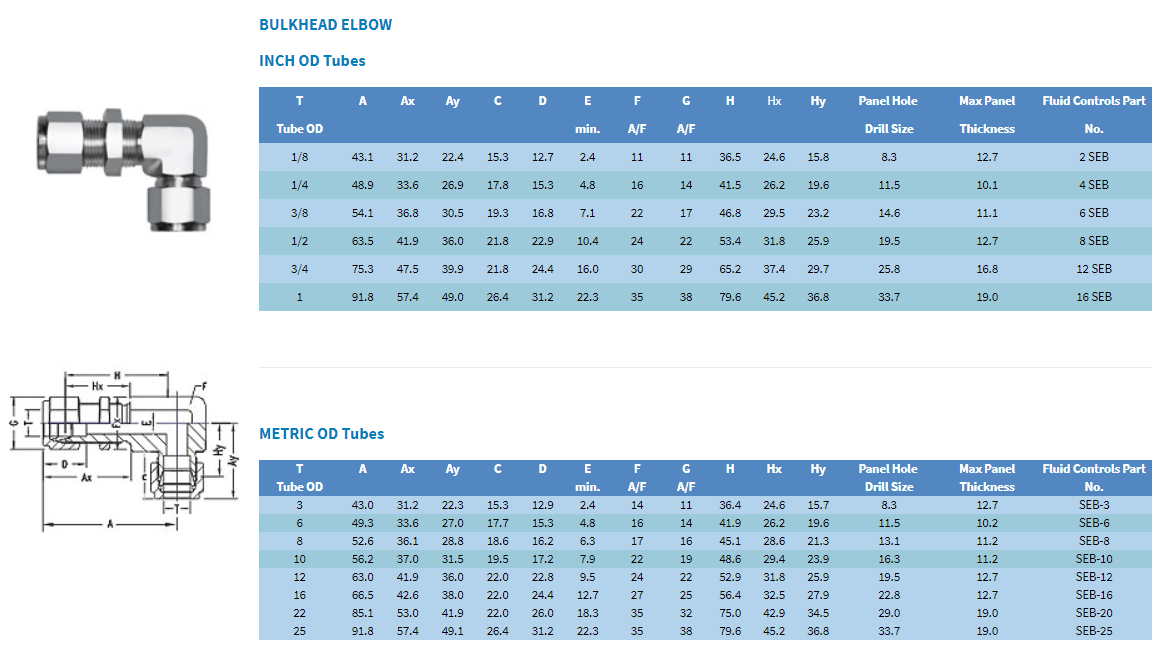

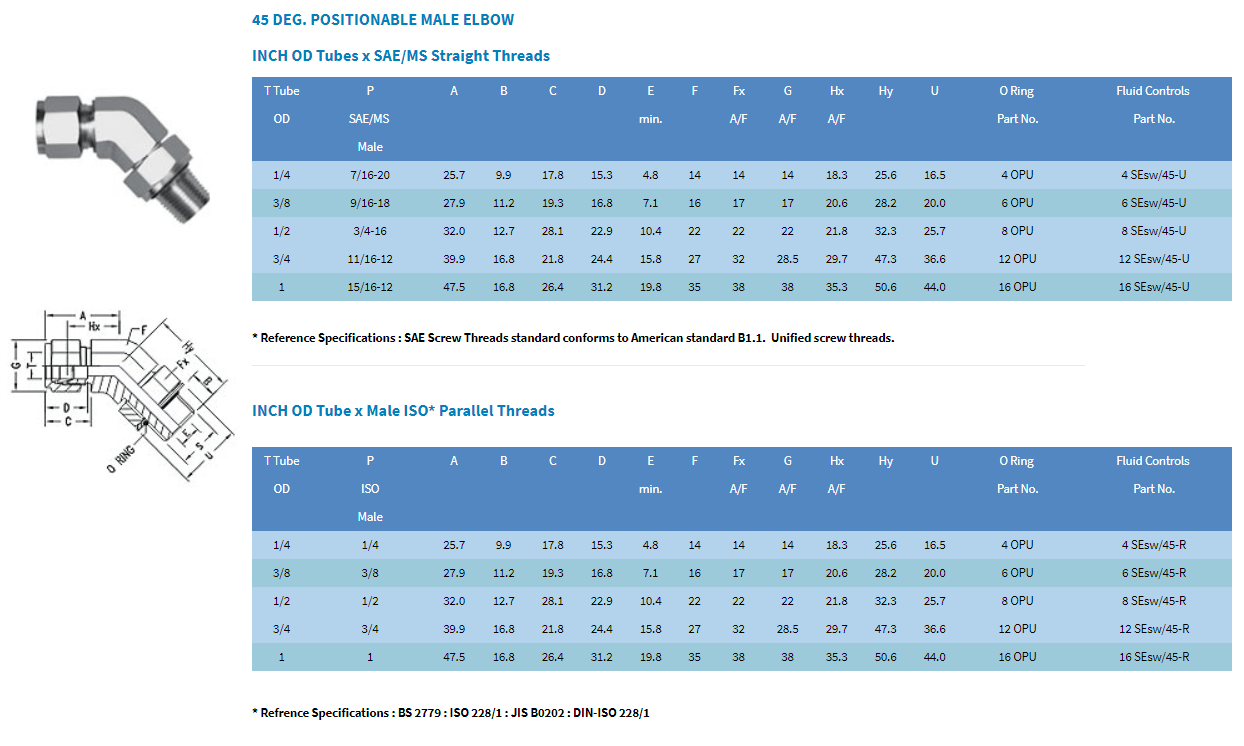

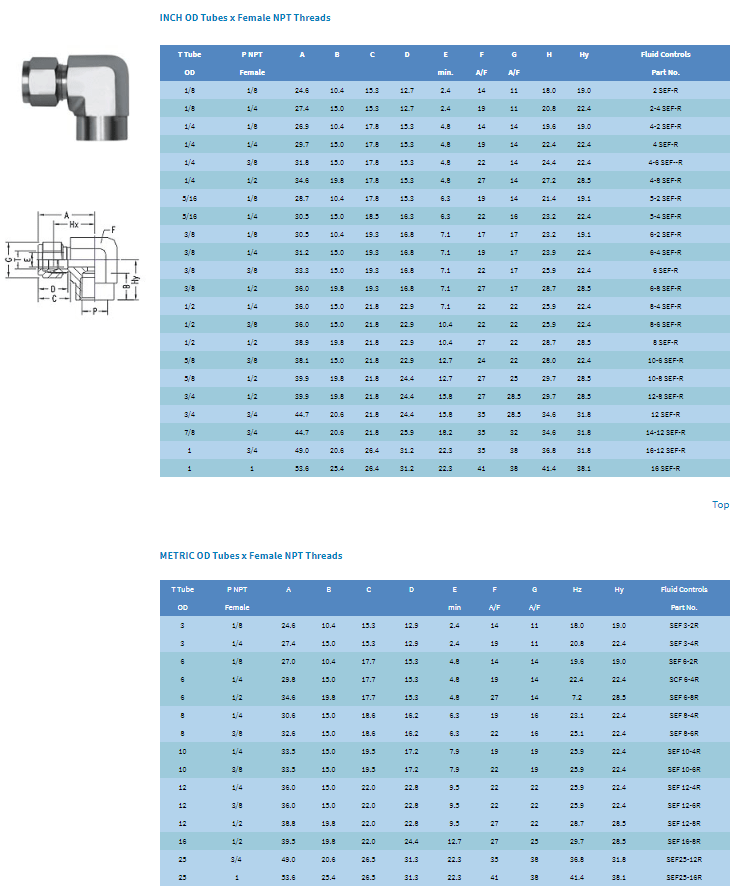

Elbow

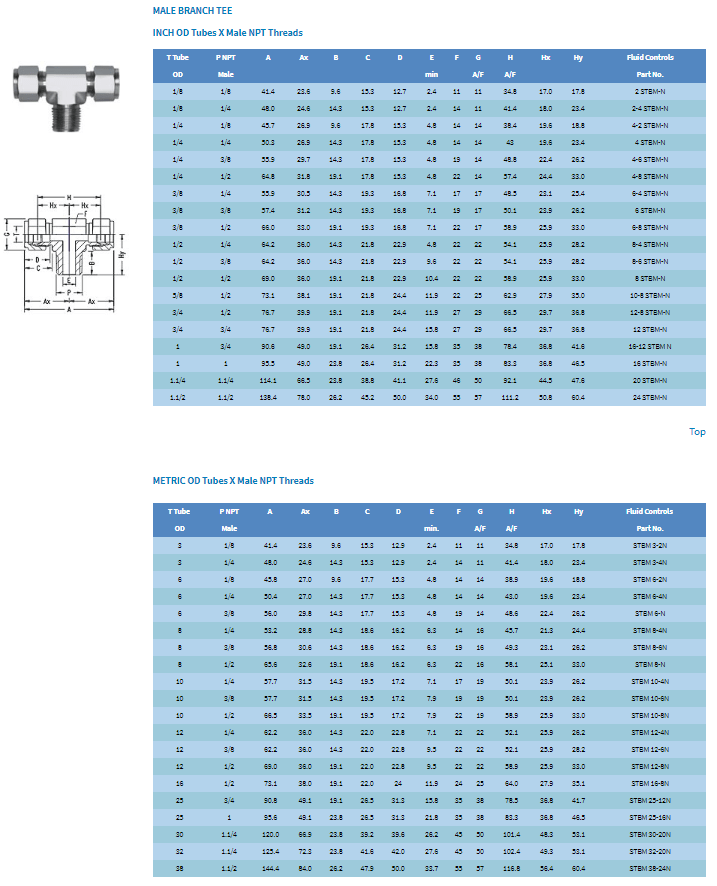

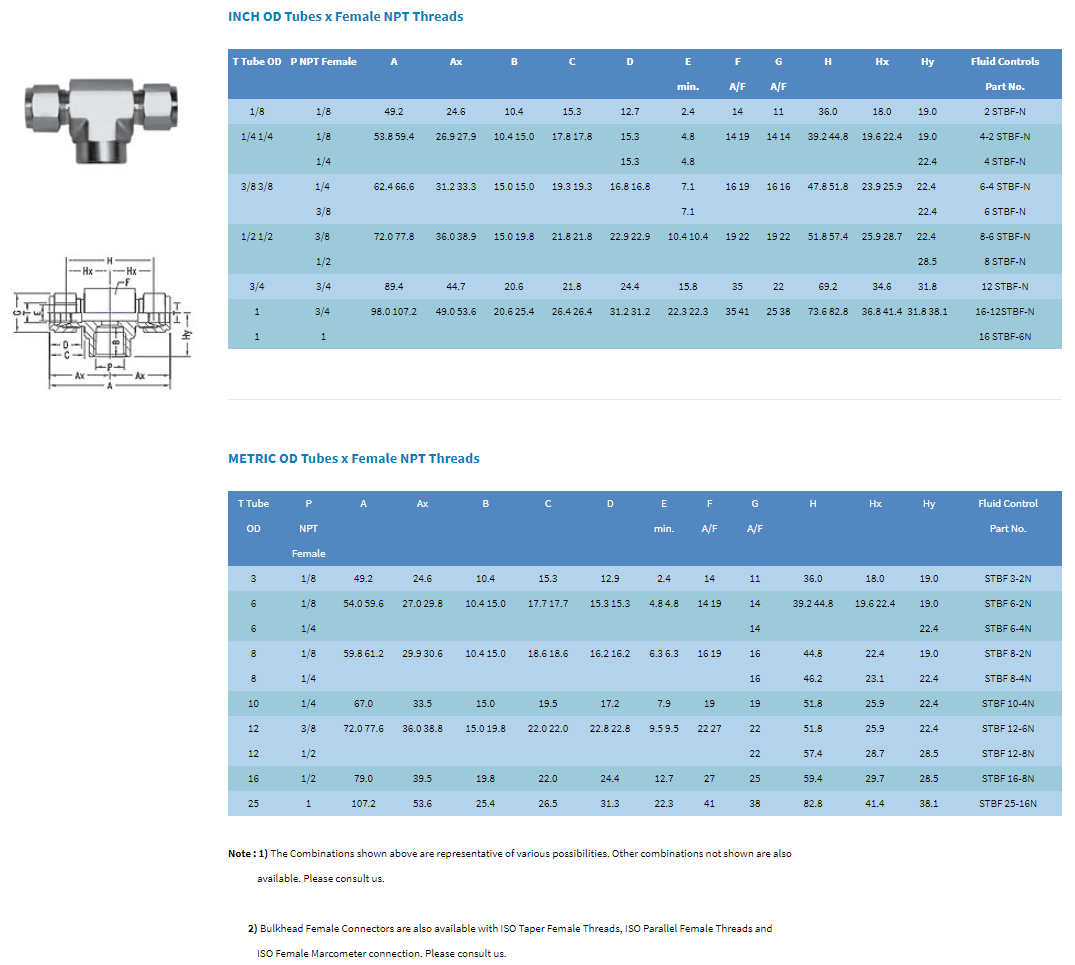

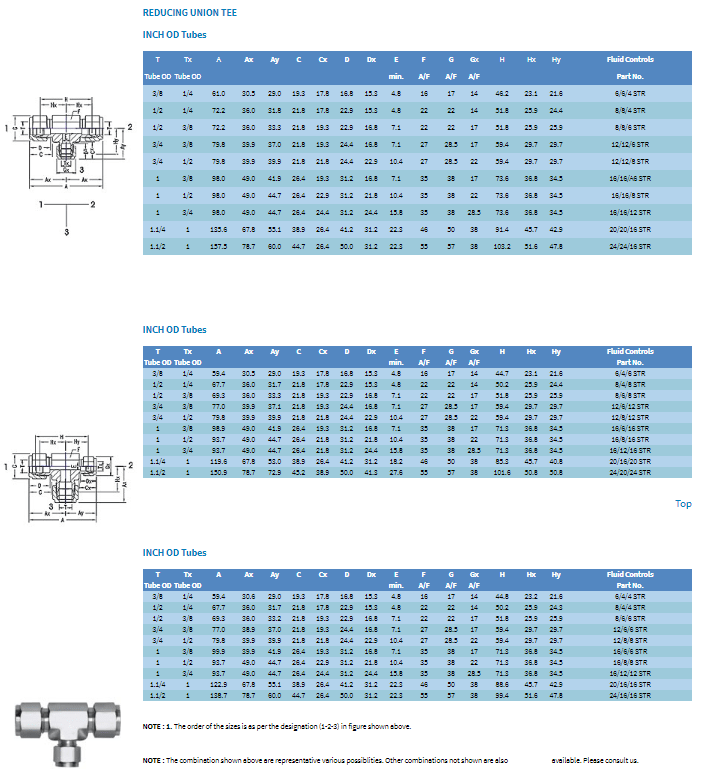

Tee

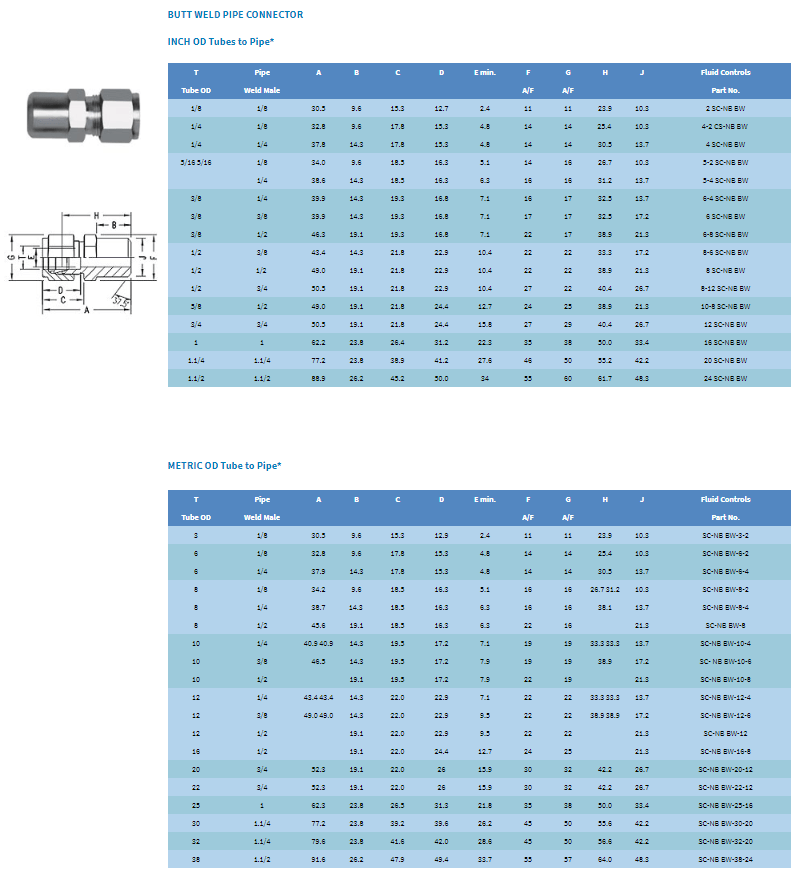

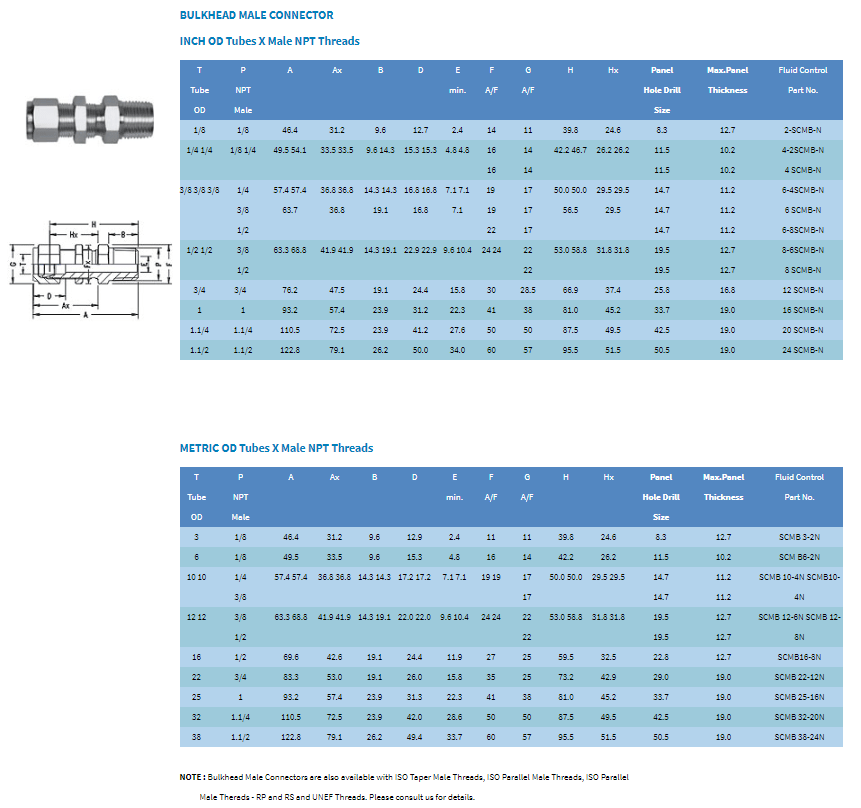

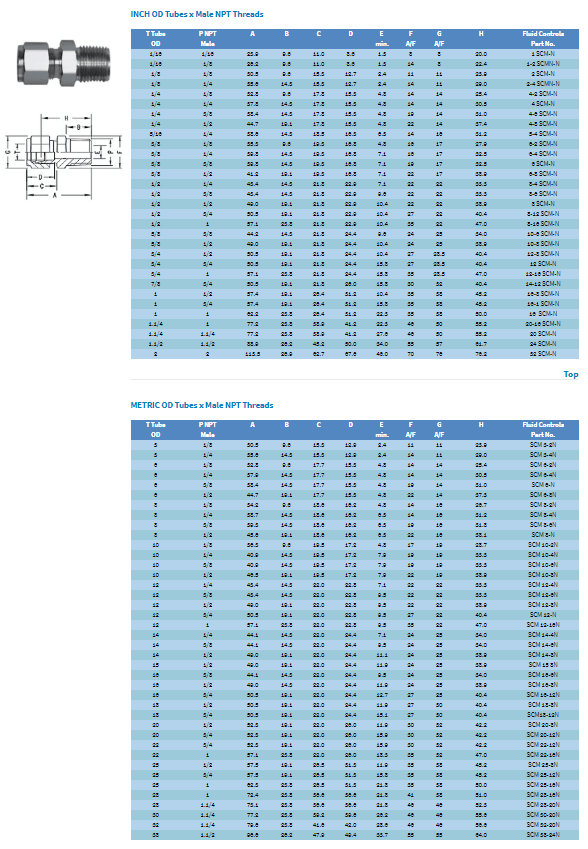

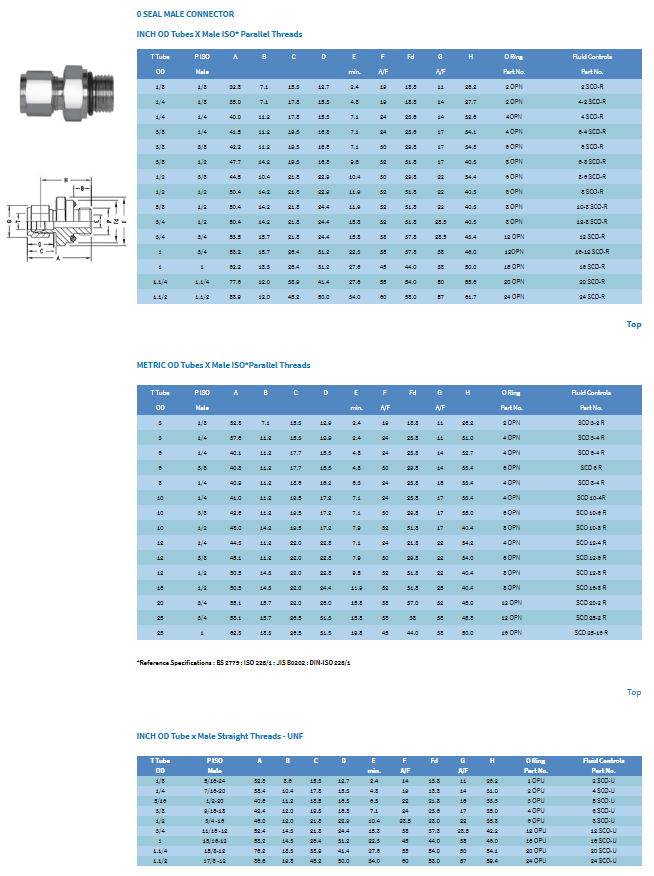

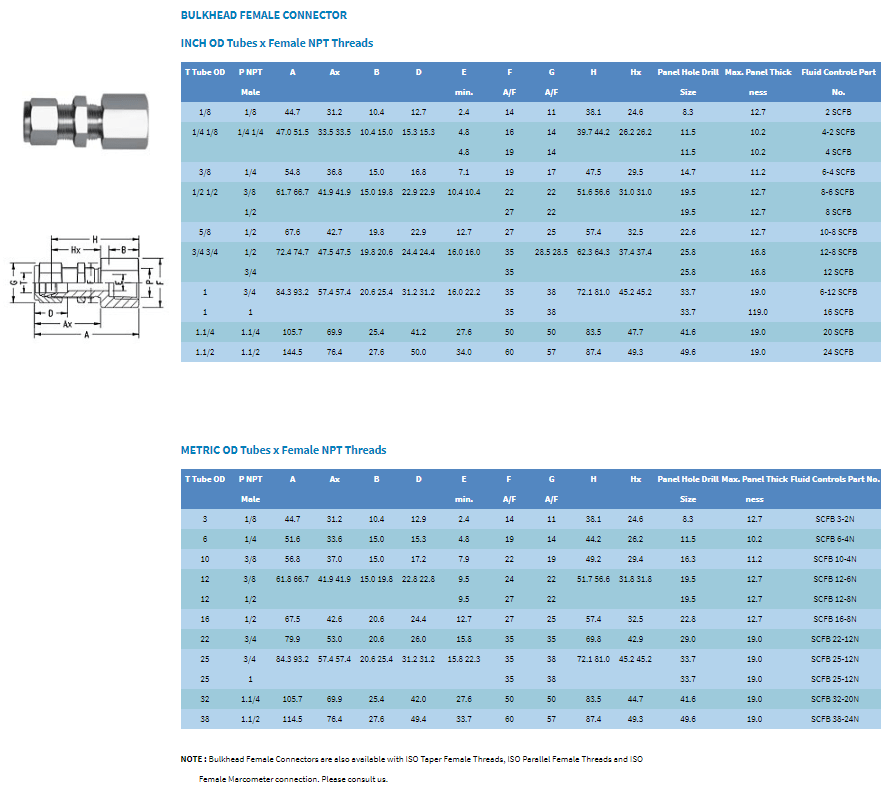

Connector

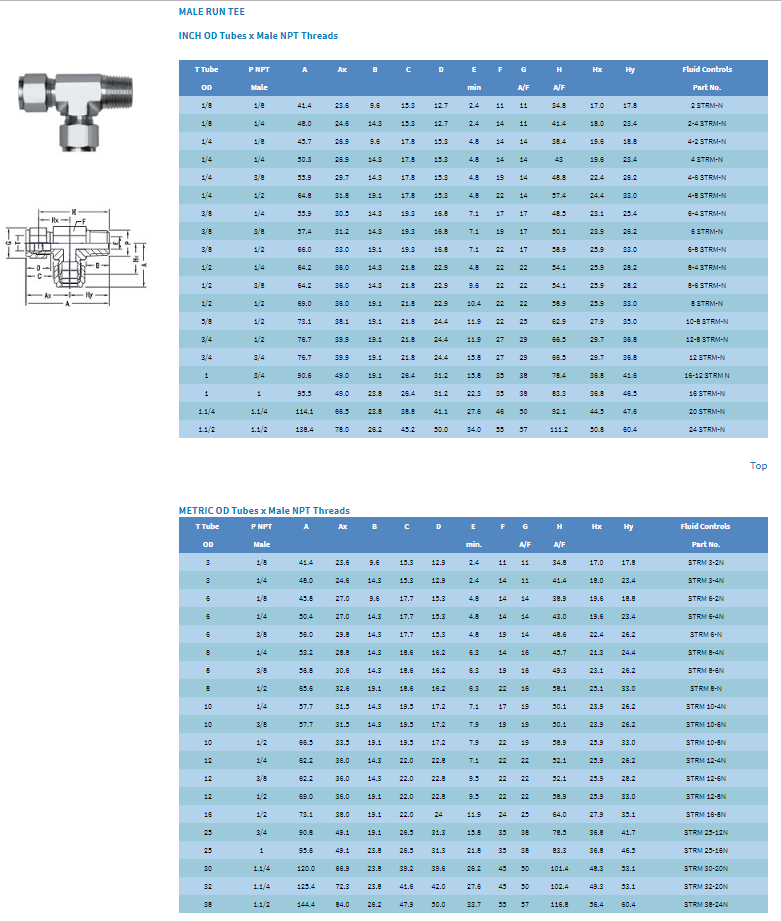

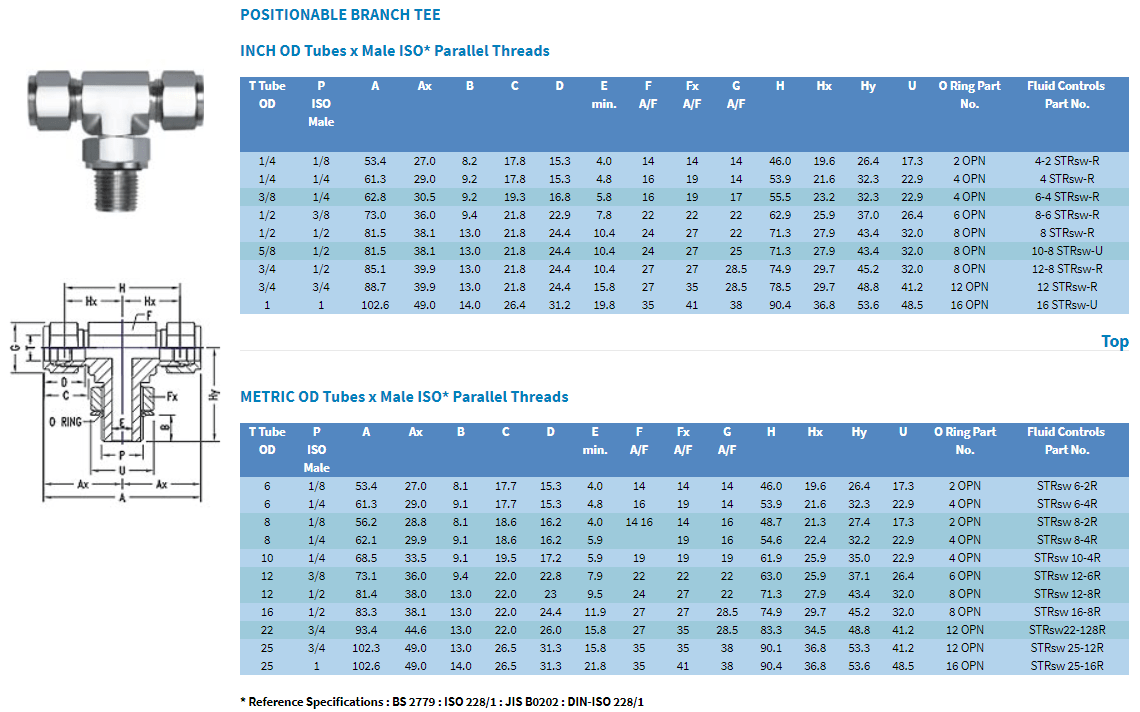

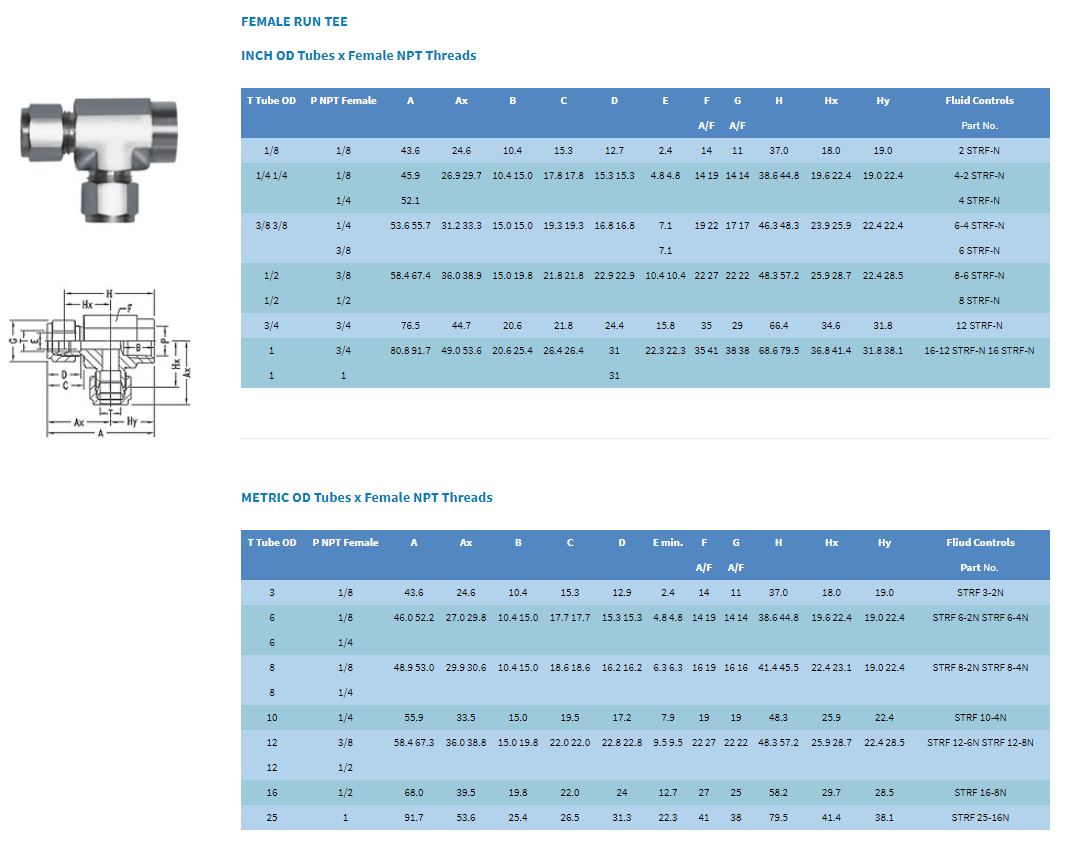

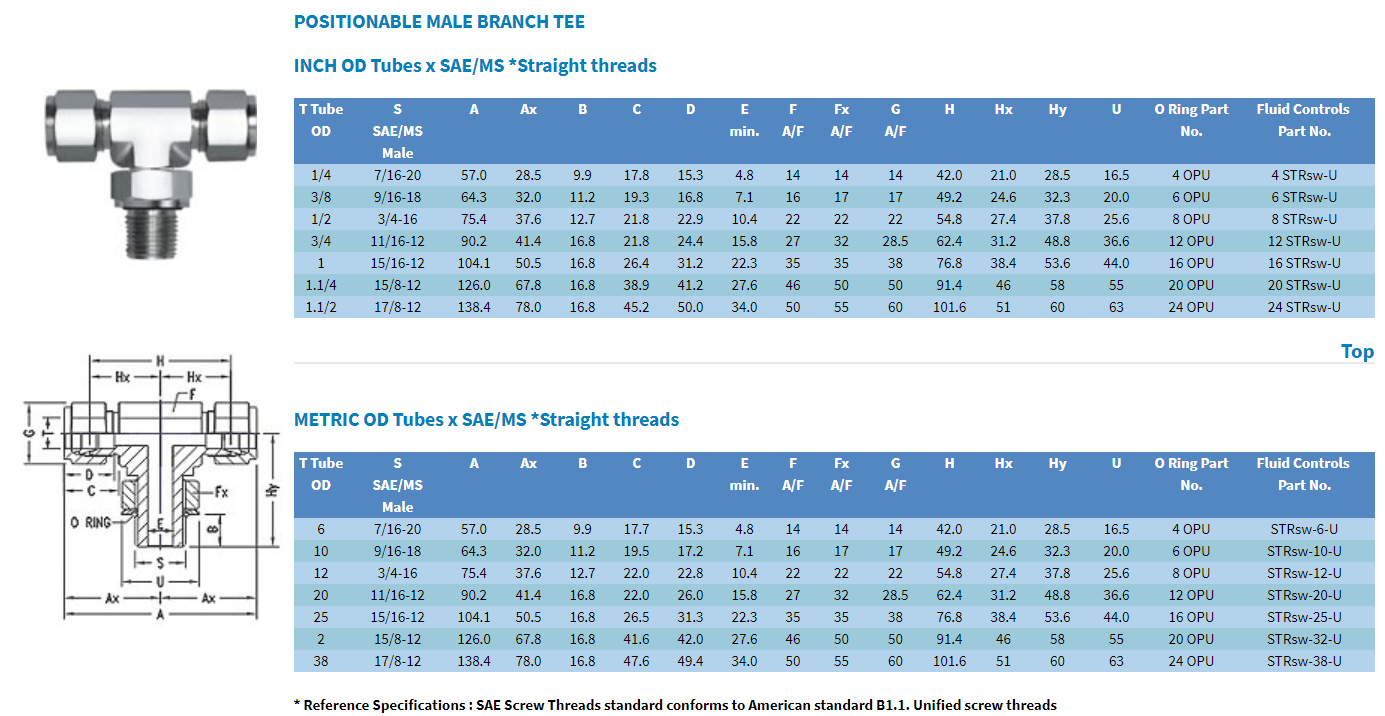

Run Tee

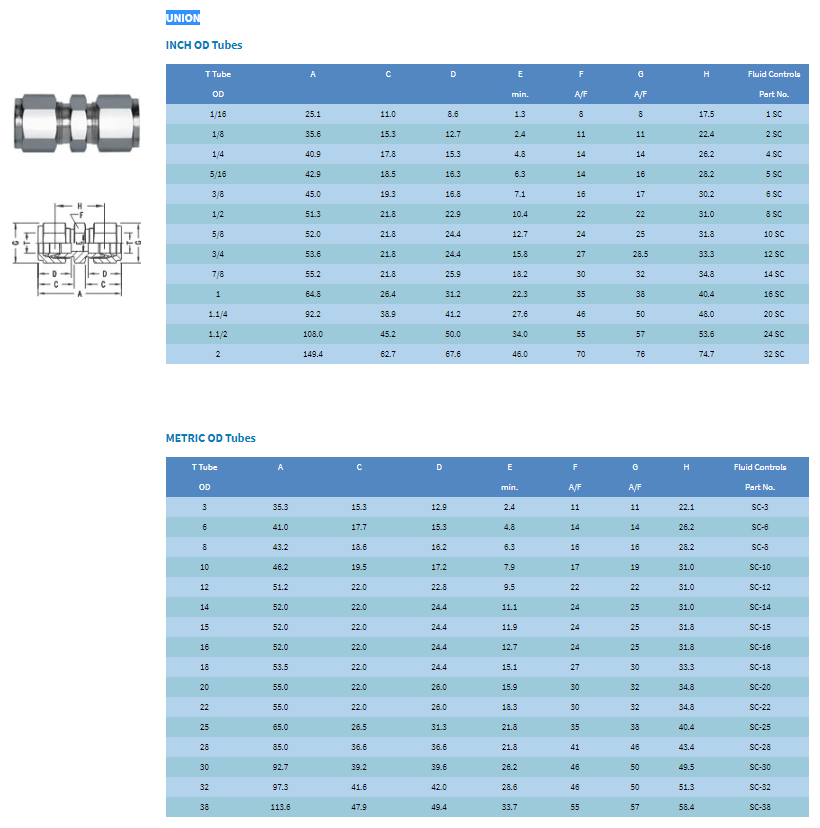

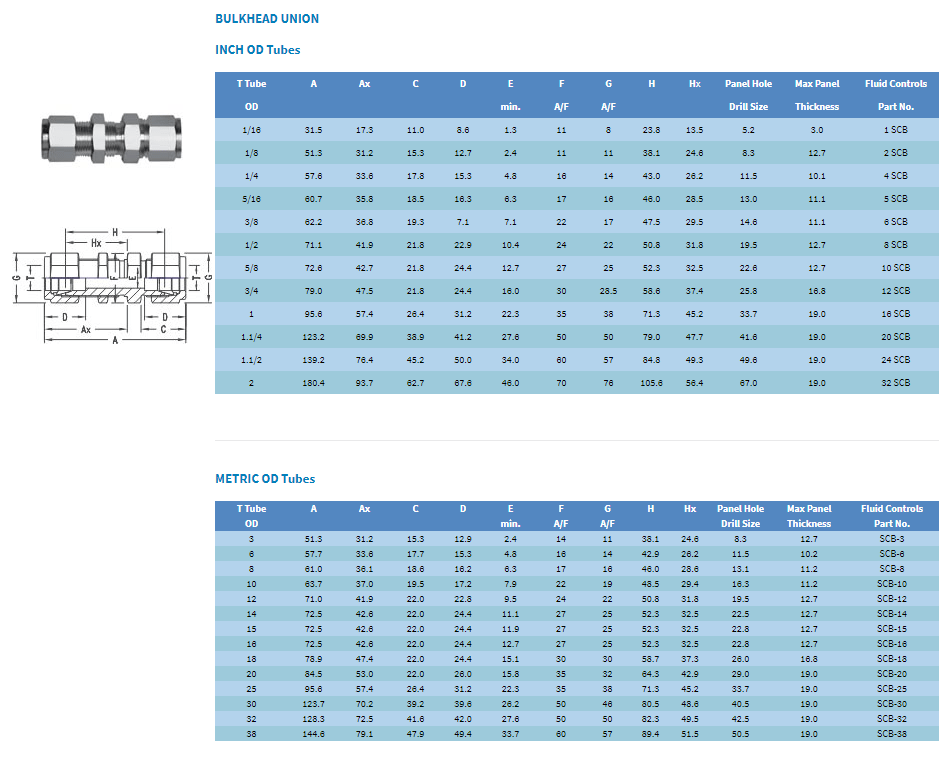

Union
Connector

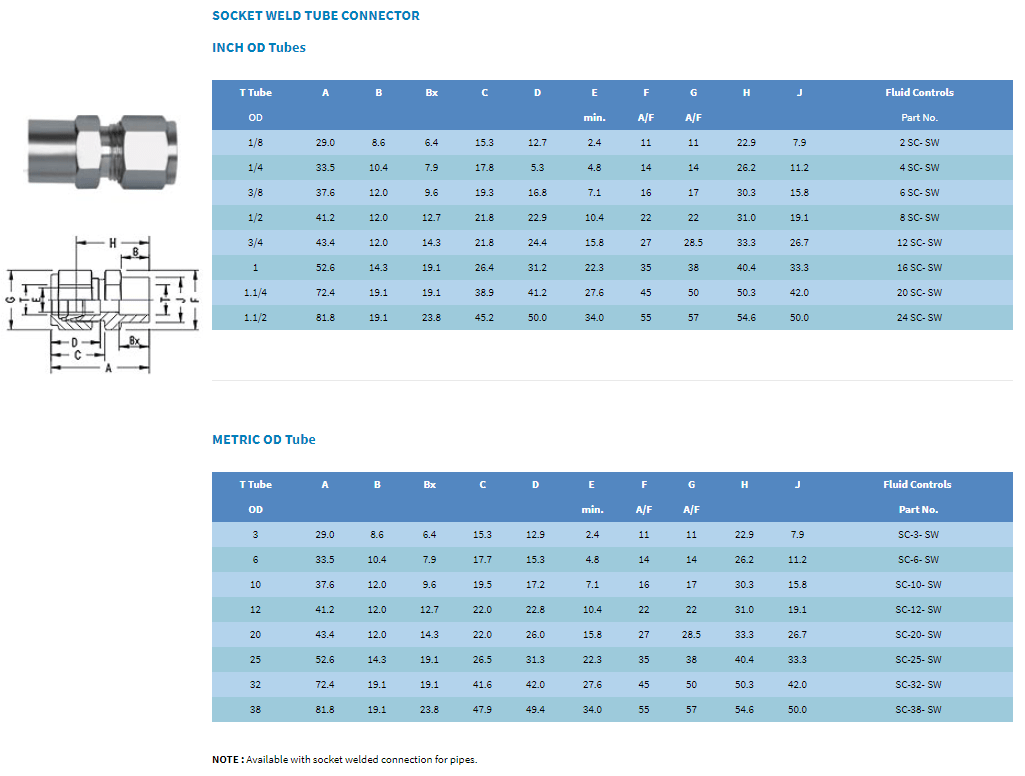

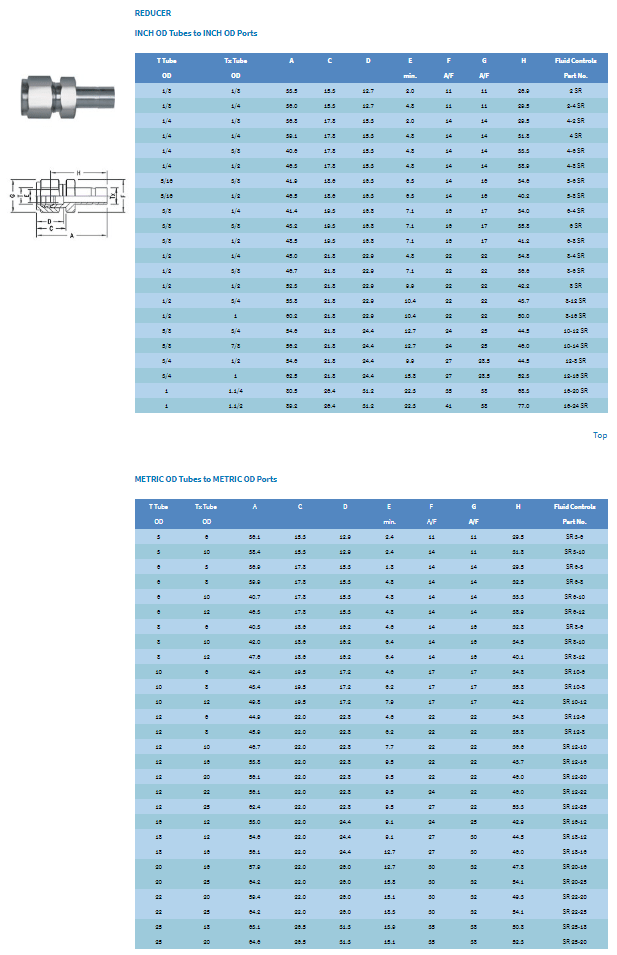

Tube Connector

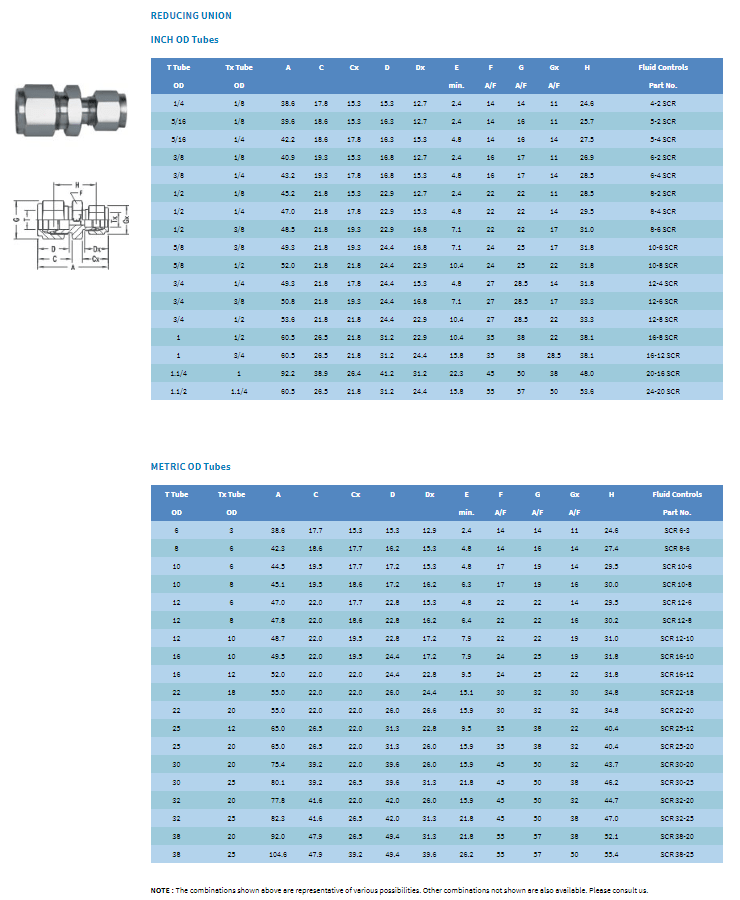

Union
