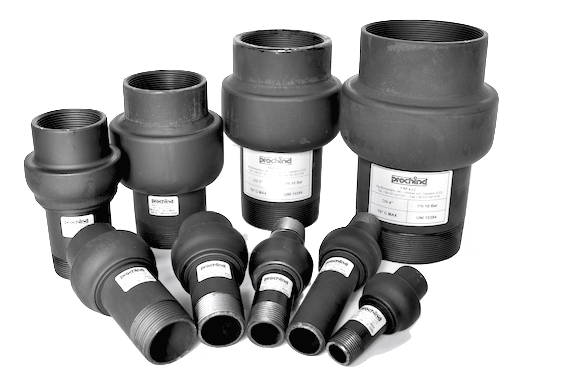

Ізолюючі з’єднання явлють собою зварний збірний трикомпонентний штуцер, призначений для електричного секціонування трубопроводу і зазвичай використовуються за наявності катодного захисту для запобігання будь-яким перешкодам у контролі корозії.
Конструкція, орієнтована на з’єднані труби, забезпечує порівнянну загальну міцність, що відповідає всьому внутрішньому розміру, щоб забезпечити можливість плавного проходу болванки, тоді як довжина щупа розраховується для захисту механічної та електричної цілісності з’єднання під час зварювальних робіт.
Ізолюючі з’єднання виробляються відповідно до найвищих технічних стандартів, які гарантують дотримання механічних вимог (крутний момент, тягове зусилля, вигин і т. д.)
Ізолюючі сполуки ідентифікуються за розміром труби; Клас тиску та відповідні стандарту ASME (ASME VIII, Розділ I). Діаметри від 1/2″ до 160″, ANSI від 150 # до 2500 #, клас B до X70.
Кожна ізолююча сполука маркована сталевим трафаретом з низькою напругою на зовнішній стороні із зазначенням наступного: найменування виробника, серійний номер ізолюючого з’єднання, клас тиску, номер нагрівання матеріалу.
Ізолюючі з’єднання підтримуються при певному внутрішньому гідравлічному тиску, а покриття виконується відповідно до наданих вимог.
Вимоги до ізоляції виконані та перевищені щодо електричних характеристик продукту, що транспортується трубопроводом. Ці ізоляюючі сполуки розроблені відповідно до ASME VIII, Розділ І.
Для конкретних потреб установки потрібне надання повної технічної інформації.
